Mis on malmist pumba laagrikorpus?
Malmist pumba laagrikorpus on veepumpadele paigaldatud malmist väliskesta komponent, mis on mõeldud laagrite ja sees töötava pumba võlli toetamiseks.

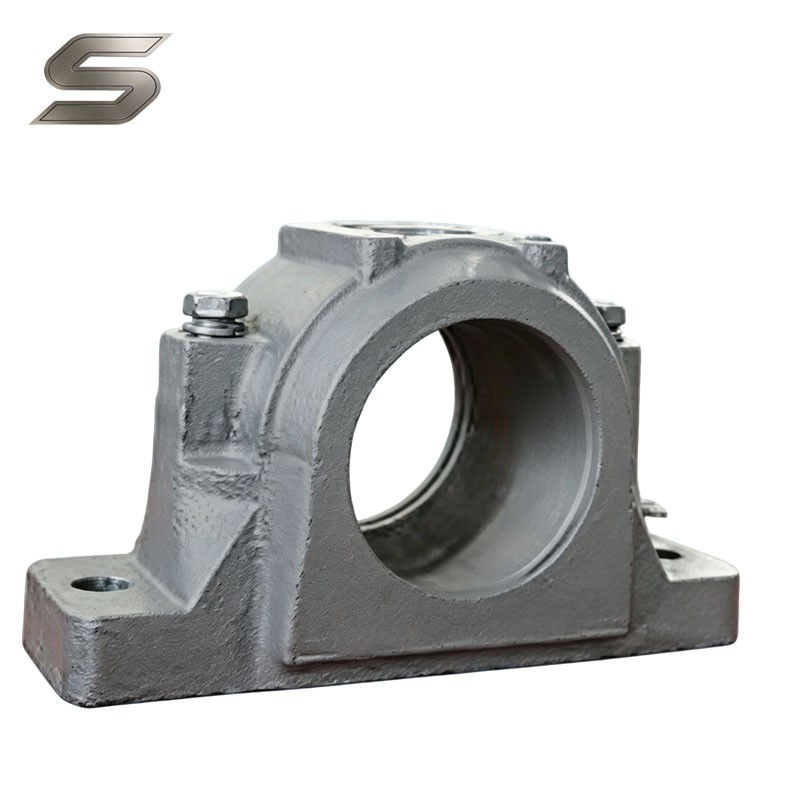

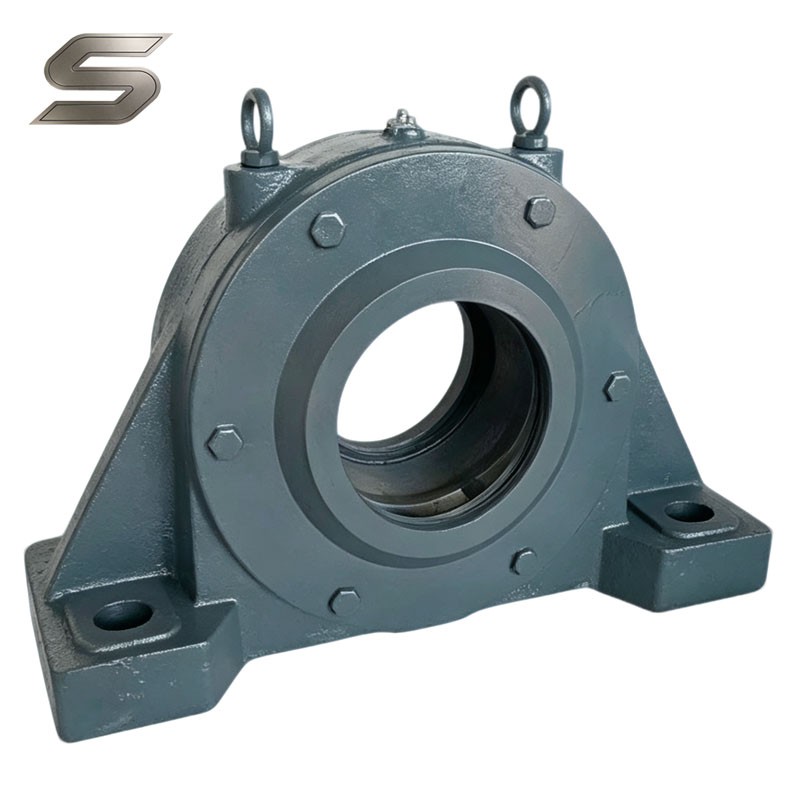

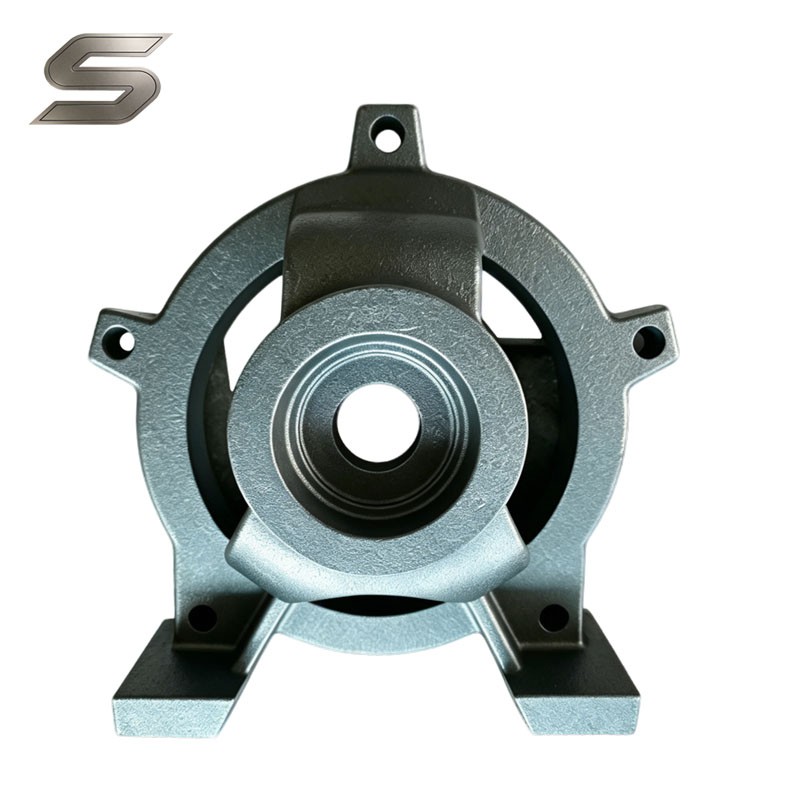

Visuaalselt on sellel täpne{0}}töödeldud ava keskel laagrite paigutamiseks; selle all on kinnitusjalad või ühendatud ristkülikukujuline alus, peal väike port määrdeaine täitmiseks ja küljel kruviaugud esi- ja tagaotsa kaane kinnitamiseks.
Pumba korpuse ja mootori vahel paiknev korpus hoiab stabiilselt laagrit, võimaldades pumba võllil pöörlema hakata ning täites seeläbi olulist ühendavat ja toetavat funktsiooni.
Shata Machineryl on laialdased kogemused valutööstuses. Oleme edukalt lõpule viinud arvukate paksude{1}}seina ja raskete{2}}valukomponentide tootmise ja töötlemise. Seetõttu kuulub malmist pumba laagrikorpuse valamine meie põhiteadmiste hulka.
Malmpumba laagrikorpuse ühine parameetrite tabel
| Parameetri nimi | Üldine vahemik / kirjeldus (jooniste jaoks on võimalik kohandada) |
|---|---|
| Toote nimi | malmist pumba laagrikorpus |
| Struktuuri tüüp | Integraalne tüüp, poolitatud tüüp, välise sfäärilise pinna tüüp; mittestandardsed erikujulised-struktuurid on kohandatavad |
| Valamise materjal ja klass | Hallmalm: HT200, HT250; Kõrgtugev malm: QT450-10, QT500-7. Materjale saab täpsustada soovi korral |
| Vormimis- ja valamiseprotsess | Vaikliivavalu, vesiklaasi liivavalu, kadunud vahtvalu; protsess valitakse vastavalt kliendi töötingimustele |
| Kohandatava võlli läbimõõdu spetsifikatsioon | Tavapärane: φ12-φ120mm, mainstream: φ25-φ80mm; spetsiaalsed ava suurused on täielikult kohandatavad vastavalt joonistele |
| Kohandatav laagritüüp | Sügava soonega kuullaager, nurkkontaktlaager, silindriline rull-laager, spetsiaalne välimine sfääriline laager; õõnsuse suurus kohandatud laagrimudeli järgi |
| Ühilduv pumba mudel | Sobib üldistele pumbamudelitele nagu IS/IH/IR; kohandatud erinevate pumpade tootjate eksklusiivsete mudelite ja mittestandardsete{0}}jooniste jaoks |
| Valuseina paksus | Tavapärane: 8-18mm; jooniste järgi kohandatavad tugevdavad ribid ja paksendatud konstruktsioonid |
| Määrimisrežiim | Õlivanni õhuke õlimäärimine, määrdemäärimine; õliõõnsuse, õliava ja määrdenipli asendid on kohandatavad |
| Töötlemise täpsus | Täppistöötlus aukude, otspindade ja paigaldusavade jaoks; geomeetriline tolerants valmistatud vastavalt joonise nõuetele |
| Ühe tüki kaal | Tavaline: 1-3000kg; kõik suurused ja spetsifikatsioonid on täielikult kohandatud ja toodetud kliendi jooniste põhjal |
Shata Machinery toetab kohandatud tootmist vastavalt joonistele ja on pühendunud pakkuma klientidele kvaliteetseid{0}}tooteid, mis vastavad ideaalsetele ootustele.
Malmpumba laagrikorpuse eelised ja funktsioonid
eelis
Vibratsiooni puhverdamine ja töömüra vähendamine
Malmist pumba laagrikorpuses on kasutatud malmi, mille grafiitstruktuur tagab löökide summutamise ja puhverdamise füüsikalised omadused. See võimaldab sellel tõhusalt taluda pumba vibratsiooni, tagades sujuva töö, vähendades samal ajal müra.
Stabiilne tugi ja laagrikinnitus
Konstruktsioon on tihe ja sellel on kõrge üldine jäikus, stabiilne ja deformatsioonikindel-. See suudab kindlalt fikseerida laagri ja sisemise pumba võlli, vältides tõhusalt võlli läbipainde.
Soojusejuhtivus ja hajumine mehaaniliseks kaitseks
Malmist pumba laagrikorpusel on hea soojusjuhtivus ja soojuse hajumine, mis aitab juhtida soojust töötavatelt laagritelt eemale ja pikendab veelgi mehaaniliste komponentide kasutusiga.
Koormus-laager ja löögikindlus
Pumba korpuse ja mootori vahel paiknev korpus kannab nii pikisuunalist gravitatsiooni ja laagrite survet pumba töö ajal kui ka pumba võlli poolt edastatavat mehaanilist löögijõudu.
Malmpumba laagrikorpuse protsessi ja materjali omadused
Protsessi tingimustes:
- Vaigu liiva valamine:
See meetod hõlmab liiva, vaigu ja kõvendiga liivavormide loomist enne sularaua valamist kuju moodustamiseks.
See on malmist pumba laagrikorpuse põhiprotsess. Sel viisil toodetud valanditel on sile pind, suur mõõtmete täpsus, tihe struktuur ja vähe defekte ning stabiilne vormimisvõime, mis sobib keskmise suurusega -valandite partiidena.
Peamine piirang on see, et selle maksumus on veidi kõrgem kui vesiklaasi liival.
- Vesiklaasi liivavalu:
Liivavormid valmistatakse liiva ja vesiklaasi sideainega, millele järgneb sularaua valamine.
Selle protsessi eelis seisneb madalas toorainekulus, mistõttu on see ideaalne tavaliste veepumba laagrikorpuste jaoks; selle puudusteks on suhteliselt kare pind, liigsed jämedused, suured töötlusvarud ja halb mõõtmete täpsus.
- Kaotatud vahu valamine:
On kaks lähenemist. Üks hõlmab vahu lõikamist soovitud kuju, katmist, liivakasti ja vahu aurustamist sularauaga.
See sobib ühe{0}}tüki või väikese-partii tootmiseks ega vaja täiendavat metallvormi. Teine lähenemisviis hõlmab esmalt metallvormi loomist, seejärel vahu süstimist vahumustri saamiseks ja lõpuks sulametalli valamist. See meetod sobib masstootmiseks, pakkudes madalaid kulusid, lühikest teostusaega ja võimalust toota keerukaid osi.
Mõlemad kaotsiläinud vahuprotsessid tagavad suure täpsuse, valmistades ühe-tükivalandi, mis ei sisalda eraldusjooni, minimaalsete jämede ja sileda pinnaga-, mis sobib hästi kvaliteetsete-pumbaosade jaoks. Kuid see protsess põhjustab paksude{4}}seinaga valandite valmistamisel süsiniku kogunemist ja seetõttu ei soovitata seda kasutada paksuseinaliste-malmist pumba laagrikorpuste puhul.
Kuna see on kulukam kui vaiguliivavalu, on see parem reserveerida kvaliteetsete{0}}ebakorrapärase kujuga ja kohandatud toodete jaoks.
Materjali osas:
Hallmalm (tavalised klassid: HT200 / HT250):
Hallmalmist valmistatud laagrikorpused pakuvad suurepärast vibratsiooni neeldumist ja madalat müra.
Koos oma madala hinna ja soodsa valutatavusega sobib see standardsete pumba laagrikorpuste masstootmiseks.
Kuid materjal on suhteliselt habras ja tugevate löökide suhtes halvasti vastupidav, mistõttu saab seda kasutada peamiselt tavapäraste väikeste ja keskmise suurusega{0}}pumpade puhul.
Kõrgtugev malm (tavaline klass: QT500-7):
Süsinik esineb sfäärilise grafiidi kujul, mis annab sellele materjalile suurema tugevuse ja sitkuse kui hallmalmil, lisaks on see kõrgem vibratsiooni- ja löögikindlus.
Kõrgtugevast malmist valmistatud laagrikorpused tagavad pikema tööea. Sellegipoolest sobib kõrgem hind rasketes töötingimustes ja raskete{1}}pumpade jaoks.
Malmpumba laagrikorpuse valikujuhend
Valikujuhend
Materjalide valimine töökoormuse järgi
Pumpade jaoks, mis käitlevad tavalisi vedelikke normaalsetel temperatuuridel ja väikesel{0}}kuni-keskmisel koormusel, minimaalse vibratsiooni ja korrapärase tööintensiivsusega, saab valida hallmalmist laagrikorpused.
Tingimuste jaoks, mis hõlmavad suuri koormusi, kanalisatsiooni, kemikaale, kõrget rõhku ning tugevat vibratsiooni ja lööke, on kõrgtugevast malmist versioon sobivam.
Protsesside valimine kvaliteedinõuete järgi
Kui soovitakse tihedat struktuuri, siledat pinda, suurt mõõtmete täpsust ja minimaalseid valuvigu, nagu liivaaugud, on soovitatav kasutada vaiguliiva valamise protsessi.
Kui prioriteediks on madal hind, kõrge tõhusus ja kuluefektiivsus{0}} ning keskmise täpsusega mõnevõrra karedam pind on vastuvõetav, on alternatiiviks vesiklaasi liivavalu.
Kõrge täpsusega-keerulise-kujuliste osade jaoks, mis ei sisalda eraldusjälgi, ja tipptasemel-suure koormusega-pumpade jaoks on kadunud vahuprotsess sobiv valik.
Struktuuritüüpide valimine hooldusvajaduste järgi
Integreeritud laagrikorpus on valatud ühes tükis, pakkudes tugevat jäikust, head tihendust ja stabiilset tööd.
See{0}}sobib hästi väikestele ja keskmise suurusega-veepumpadele, mis töötavad pidevalt ja pikka aega ilma sagedase lahtivõtmiseta.

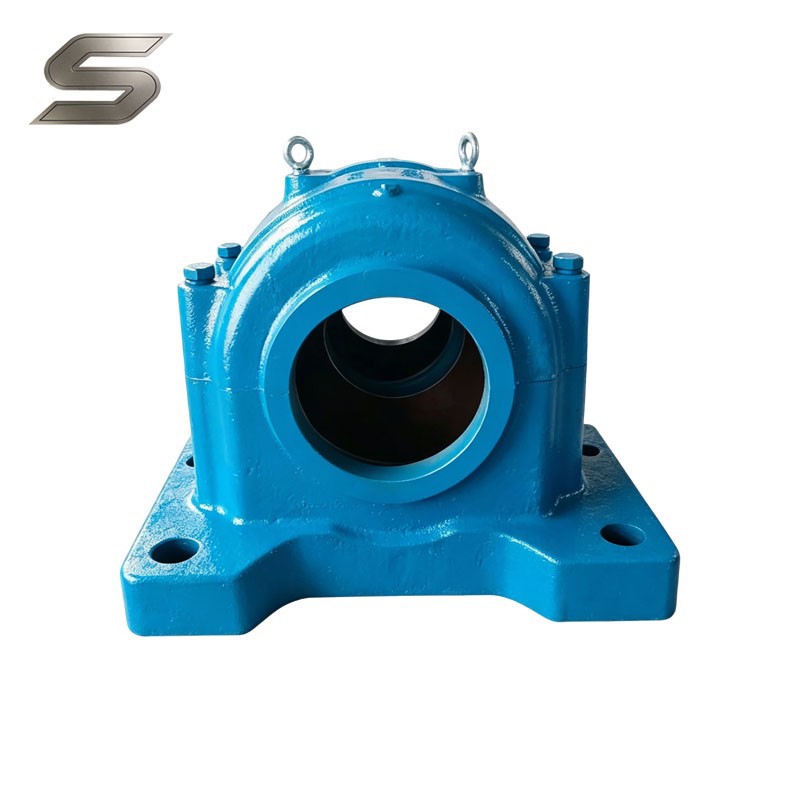

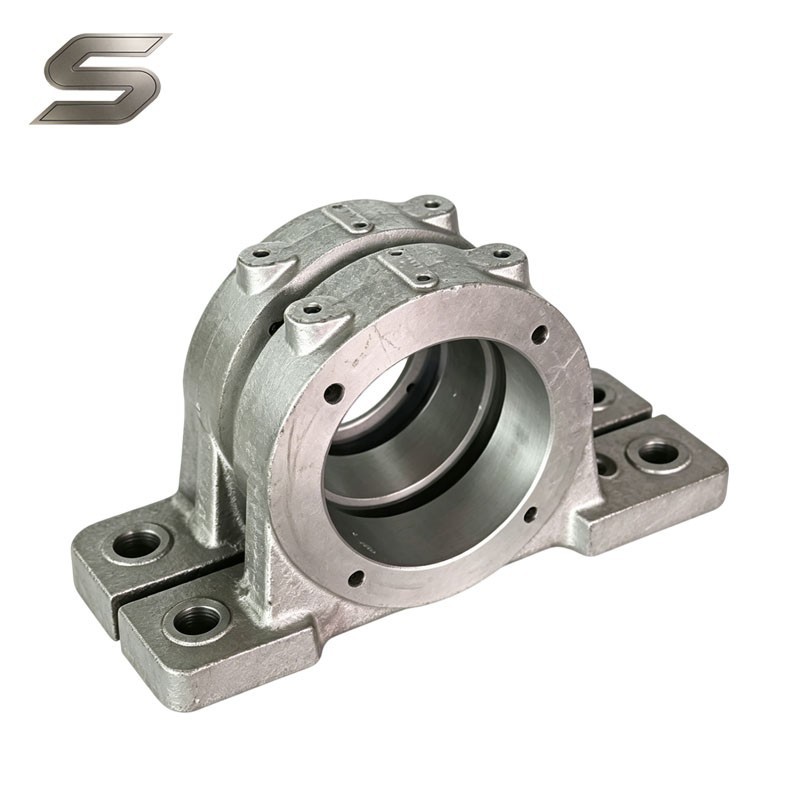

Kahe{0}}osalise struktuuriga poolitatud laagrikorpust on lihtne kokku panna ja lahti võtta, muutes kontrollimise ja laagrite vahetamise mugavamaks ning seda kasutatakse tavaliselt suurtes ja keskmise suurusega{1}}tööstuspumpades ja rasketes{2}}seadmetes.
Kui on vaja muid eristruktuure, on saadaval{0}}joonistepõhine kohandamine.
Shata Machinery on valamisekspert, kellel on ISO 9001, 14001 ja 45001 sertifikaadid ning kellel on laialdased valdkonnad tootmises-
kogemusi. Ettevõte pakub kohandatud materjali- ja protsessivaliku teenuseid ning toodab täpsetele nõuetele vastavaid malmist pumba laagrikorpusi rangelt vastavalt kaasasolevatele joonistele.
